UNITAR STRUCT / DOCUMENTAȚIE

Primii 30 de minute

De la instalare la primele planșe. Urmează pașii în ordine; fiecare durează câteva minute.

Ce îți trebuie

  • AutoCAD sau BricsCAD, ediția Pro sau superioară. AutoCAD LT și BricsCAD Lite nu sunt potrivite, fiindcă nu au modelare 3D.
  • Windows 10 / 11 sau Linux (pe Linux, numai BricsCAD).
  • Conexiune la internet pentru activare și cheia de licență primită pe email.

Unități: dimensiunile se dau în centimetri, diametrele barelor în milimetri, cotele de nivel în metri. Mesajele din linia de comandă sunt în engleză.

1. Instalezi

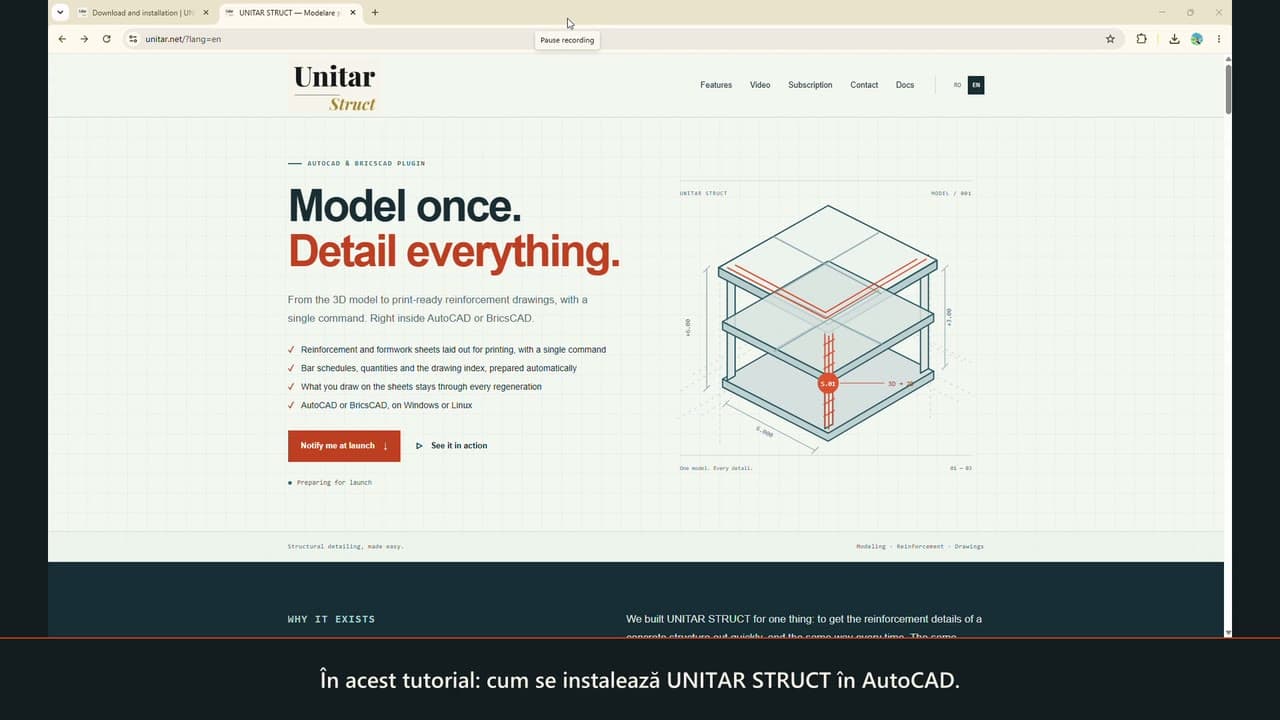

UNITAR STRUCT / TUTORIAL · 3:15↗
Instalare și activare în AutoCAD. Clipul se încarcă de la YouTube abia când îl pornești. Cookie-uriDeschide pe YouTube ↗
  1. Descarcă kitul pentru sistemul tău de pe pagina Descărcare.
  2. Windows: rulează UnitarStruct-Setup-<versiune>.exe; nu cere drepturi de administrator. Pe pagina „Automatic loading” bifează programele CAD în care vrei să se încarce. Pentru AutoCAD lasă bifată și opțiunea „trust the UNITAR STRUCT folders” și ține AutoCAD închis în timpul instalării.
  3. Linux: dezarhivează kitul și rulează ./install.sh, fără root.
  4. Pornește programul CAD. În linia de comandă apare UNITAR STRUCT 1.0.x și numărul de module încărcate.

Descărcare și pașii de instalare în detaliu →

2. Activezi licența

  1. Tastează UNITAR_ACTIVATE. Dialogul se deschide și singur la prima comandă de modelare.
  2. Lipește cheia din email și confirmă. După câteva secunde apare Activation successful.
  3. UNITAR_LICENSE arată oricând starea: valabilă până la, calculatoarele folosite (de exemplu 1/2).

O cheie lucrează pe 2 calculatoare; AutoCAD și BricsCAD pe același calculator ocupă un singur loc. Fără internet programul lucrează 7 zile de la ultima validare. Ca să muți licența, rulează UNITAR_DEACTIVATE pe calculatorul vechi, apoi UNITAR_ACTIVATE pe cel nou.

3. Afișezi butoanele

Orice comandă se poate tasta, dar e mai comod cu butoane. Toate cele trei variante merg în AutoCAD și în BricsCAD. Diferența o face sistemul de operare: ribbonul există doar pe Windows.

  • Panoul de control: tastează PANOU. Se deschide o fereastră cu toate comenzile, grupate pe file. Merge pe Windows și pe Linux.
  • Bare de unelte: tastează BARA. Programul scrie fișierul barelor și îți arată calea lui în linia de comandă. O singură dată: MENULOAD → Browse → încarcă acel fișier (grupul UNITAR). Apare bara „Unitar_Project”; celelalte (Levels & Grid, 3D Modeling, Rebar, View, Sheets & Export, 2D Detailing, Maintenance) se bifează din comanda CUI → Toolbars → grupul UNITAR.
  • Ribbon (doar pe Windows): tastează PANGLICA. Programul scrie fișierul și îți arată calea lui. O singură dată: CUILOAD → Browse → încarcă acel fișier, apoi alege spațiul de lucru „Unitar Struct” (comanda WORKSPACE). Apare fila „Unitar Struct”, lângă filele standard.

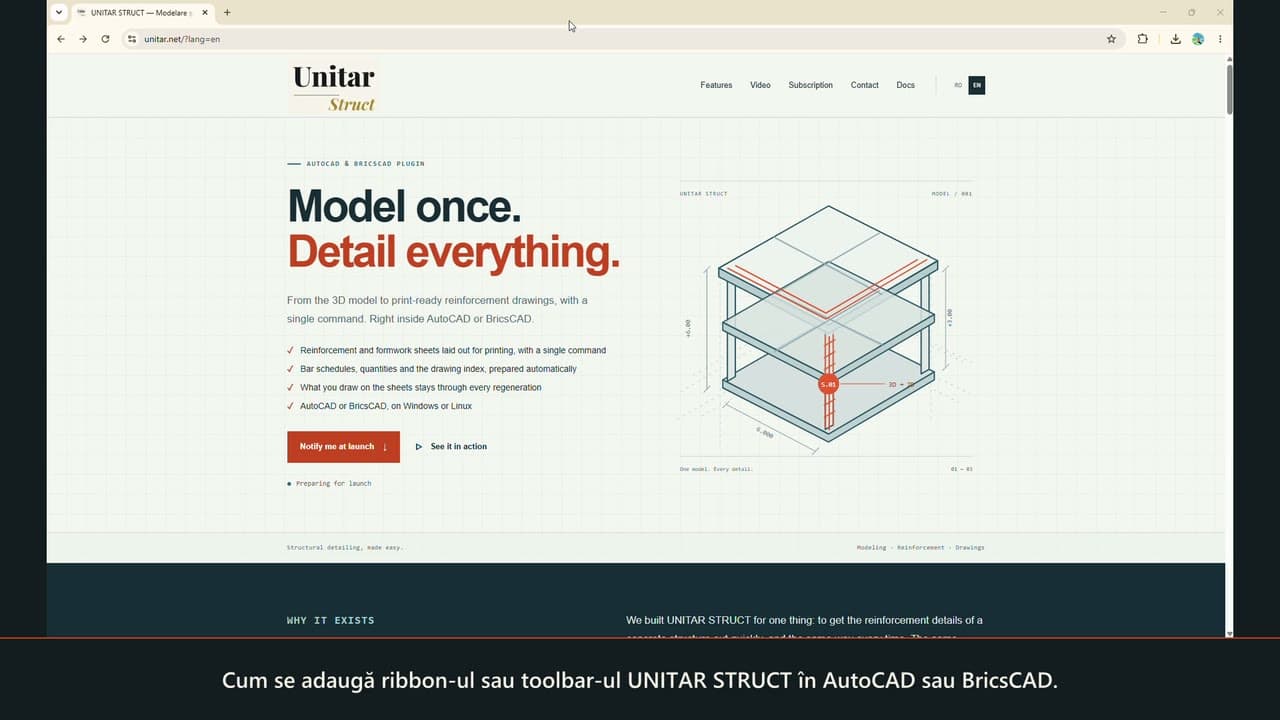

UNITAR STRUCT / TUTORIAL · 2:47↗
Afișarea ribbonului în AutoCAD. Clipul se încarcă de la YouTube abia când îl pornești. Cookie-uriDeschide pe YouTube ↗

Pe bara 3D Modeling există câte un buton pentru fiecare familie de element: Column, Beam, Wall, Basement wall, Slab, Raft, Stair, Foundation, Parapet. Un clic deschide meniul familiei, cu toate comenzile ei. ELEMENT_MENU deschide meniul elementului pe care dai clic în desen.

4. Construiești primul model

Lucrează într-un desen nou, salvat într-un folder al proiectului. Folderele pentru planșe și extrase le creează PLANS, lângă desen.

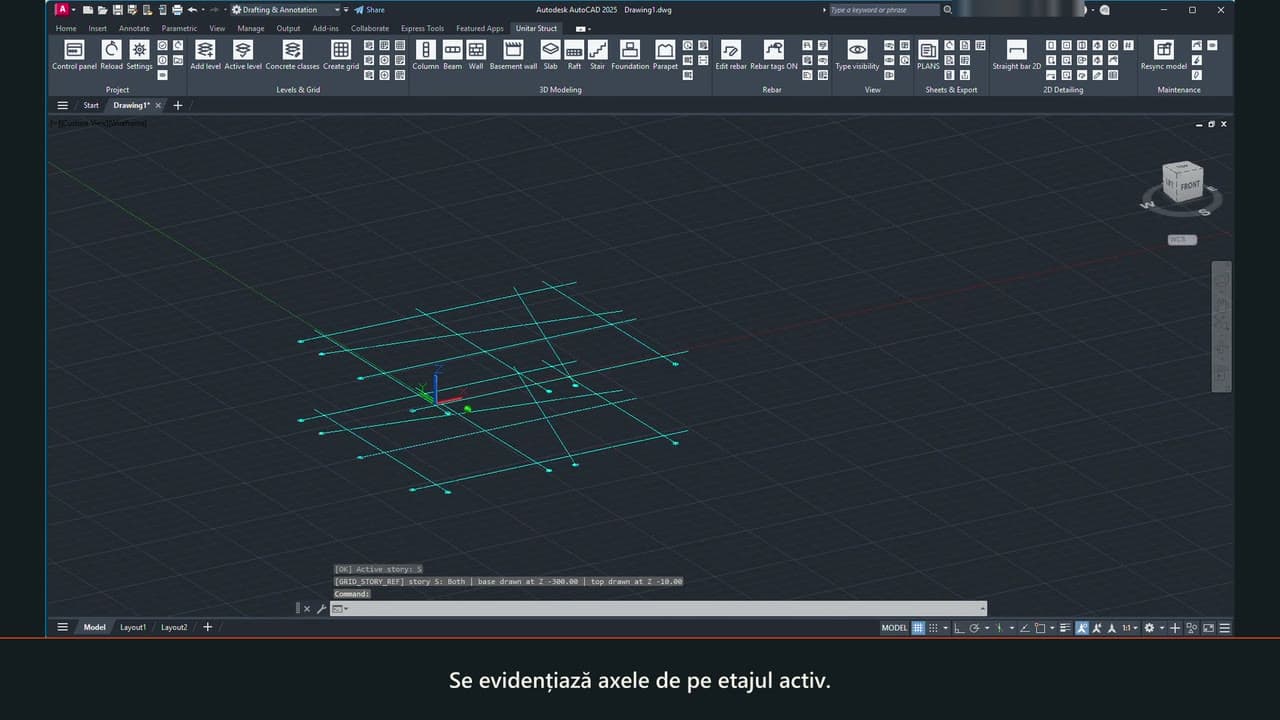

UNITAR STRUCT / TUTORIAL · 5:41↗
Setări, axe și etaje. Clipul se încarcă de la YouTube abia când îl pornești. Cookie-uriDeschide pe YouTube ↗
PasComandăCe faci
AxeGRID_CREATECreezi rețeaua de axe. Elementele se așază pe axe.
NiveluriSTORY_ADDAdaugi nivelurile clădirii, cu cota și înălțimea fiecăruia. STORY_SET_ACTIVE alege nivelul pe care modelezi.
BetonCOLUMN_MENU, BEAM_MENU, WALL_MENU, SLAB_MENU, FOUNDATION_MENUAșezi stâlpii, grinzile, pereții, plăcile și fundațiile pe nivelul activ.
ArmareREBAR_EDITFiecare element primește la creare o armare implicită. Cu REBAR_EDIT o schimbi: diametre, număr de bare, pas de etrieri, acoperire. Selectezi mai multe elemente de același fel ca să le dai aceleași valori.
VerificareREBAR_TAGS_ON, REBAR_TAGS_OFF, REBAR_COLORS_ON, REBAR_COLORS_OFFÎnainte de planșe, verifici ce ai atribuit. REBAR_TAGS_ON aprinde etichetele de armare pe model, iar REBAR_COLORS_ON colorează elementele după stare: roșu = fără armare, galben = doar armarea implicită, verde = armare editată. REBAR_TAGS_OFF și REBAR_COLORS_OFF le sting.

5. Generezi planșele

Tastează PLANS. Programul desenează detaliile de armare din model și scrie livrabilele în folderul proiectului: planuri de cofraj, planșe de armare pe tip de element, secțiuni, extrase de armătură, liste de cantități și borderoul.

  • Planșele sunt fișiere DWG obișnuite. Le deschizi și le completezi cu uneltele CAD sau cu cele din fila 2D Detailing.
  • Limba planșelor (română sau engleză) se alege cu DRAW_LANG; culorile, grosimile și layerele din DRAW_SETTINGS.
  • Marcile elementelor (S01, G01 …) și ale barelor le dă programul, la generare.

6. Modifici și regenerezi

  • Armarea se schimbă în model, cu REBAR_EDIT, nu în planșă: la următorul PLANS planșele o preiau.
  • Ce ai desenat de mână într-o planșă (linii, cote, texte, bare adăugate) rămâne la regenerare.
  • UPDATE_PLANS reface numai planșele elementelor modificate.
  • După ce ștergi sau adaugi bare de mână într-o planșă: RENUMBER_PLAN_REBARS, apoi REBAR_SCHEDULE_DRAW reface extrasul.

Dacă ceva nu merge

Mesaj sau situațieCe faci
UNITAR STRUCT is not activated yet.Rulează UNITAR_ACTIVATE.
Cannot reach the license server.Verifică internetul. Dacă rețeaua firmei filtrează traficul, cere să fie permis unitar.net.
The license key was not recognised.Copiază cheia din email, fără spații.
Cheia e deja activă pe numărul maxim de calculatoareUNITAR_DEACTIVATE pe unul dintre ele, sau scrie-ne.
The offline validation period has ended.Conectează-te la internet și rulează UNITAR_LICENSE_REFRESH.
AutoCAD întreabă la fiecare fișier la pornireRulează din nou installerul, cu opțiunea „trust the UNITAR STRUCT folders” bifată și AutoCAD închis.
Programul nu apare la pornirea CAD-uluiRulează din nou installerul și bifează profilul CAD folosit. Pe Linux: ./install.sh --support-dir <folderul Support al profilului>.
Vrei versiunea nouăUNITAR_UPDATE o descarcă și o pregătește; devine activă la următoarea pornire a CAD-ului. UNITAR_ROLLBACK revine la cea dinainte.

Pentru orice altceva: office@unitarsoft.com. Spune-ne versiunea programului (din UNITAR_LICENSE), programul CAD și sistemul de operare.
